Hast Du schon Videos gemacht, bei dem der Gimbal genutzt wurde?
Hi oliam,
danke für die Antwort. Hättest du da einen Link für mich. Weiß nicht wie so ein Wandler aussieht und will nichts falsches kaufen.
den hier habe ich genommen.
http://www.ebay.de/itm/191546218034
über die kleine schraube kannste dann die spannung einstellen. aber tu das unbedingt bevor du die steuerplatine anschließt. bei mir lagen im werkszustand über 20 volt an und damit hätte ich mir direkt die platine zerschossen.
und ja, ich habe n paar testaufnahmen gemacht. funktionieren tut das ding 1a und wie ein 300€ handheld gimbal. da ich jedoch kurz nach der fertigstellung nach china gezogen bin und das teil nicht mitgenommen habe, habe ich noch nicht viel damit rumgetestet.
was mich noch etwas stört ist die größe.
eigentlich wollte ich das ganze deutlich kleiner bauen, allerdings habe ich keine powerbank gefunden welche klein ist und in etwas die maße der platine hat.
mal gucken ob ich das im kommenden jahr nochmal umbaue.
Danke für deine Antwort!
Ich bin auf diesen ( http://www.banggood.com/100W-DC-DC-3V-35V-To-3_5V-35V-Adjustable-Boost-Voltage-Module-p-961687.html ) gestoßen und da ich sowieso einen Einkauf bei Banggood tätige habe ich mich gefragt, ob ich gleich den nehmen kann. Den hab ich auch noch gefunden ( http://www.banggood.com/XL6009-Step-Up-Boost-Voltage-Power-Supply-Module-Converter-Regulator-p-916222.html ). Denkst du die gehen auch?
da ich auch nicht der mega elektro profi bin kann ich dir das auch nicht zu 100% sagen.
der mit 100w ist aber deutlich zu groß bzw zu leistungsfähig. das brauchste nicht
der andere liefer max. 3A. meiner nur einen und das läuft auch 1A. son gimbal benötigt ja nicht sonderlich viel saft.
also der hier müsste zu 99% gehen.
http://www.banggood.com/XL6009-Step-Up-Boost-Voltage-Power-Supply-Module-Converter-Regulator-p-916222.html
das ganze ohne garantie dafür dass es funktioniert oder folgeschäden :)
ps. der sieht auch fast gleich aus wie meiner.
Danke nochmal!
Ich habe mich umentschieden. Ich werde einen Lipo meines Kopters als Stromquelle nutzen und dafür dieses Kabel kaufen ( http://www.banggood.com/XT60-Turns-JST-BEC-Voltage-Regulation-Module-5V12V-3A-Output-p-971748.html ) Kann ich diesen Joystick zum steuern der Neigung des Gimbals hernehmen? ( http://www.banggood.com/PS2-Game-Joystick-Module-For-Arduino-p-76465.html )
Und brauche ich sonst noch etwas?
Nehm den hier für die Neigung. Du brauchst n Servotester, kannst also auch jeden anderen nehmen.
http://www.banggood.com/Wholesale-EK2-0907-Updated-Version-Servo-Tester-Server-Electronic-Speed-Controller-p-66240.html
ob die Spannungswandlung mit dem kabel funktioniert weiß ich nicht zu 100 Prozent. Solange 12 Volt Gleichstrom an der Gimbalplatine anliegt geht das. Allerdings bedenke, dass der Servotester mit 5 Volt läuft. Sprich du musst entweder wieder die 12V runter wandeln oder direkt vom Lipo auf 5 Volt ( keine Ahnung wieviel Volt dein Lipo hat)
Hi,
ich habe mich auch mal selber ran gemacht und mich von einigen YT-Videos inspirieren lassen.

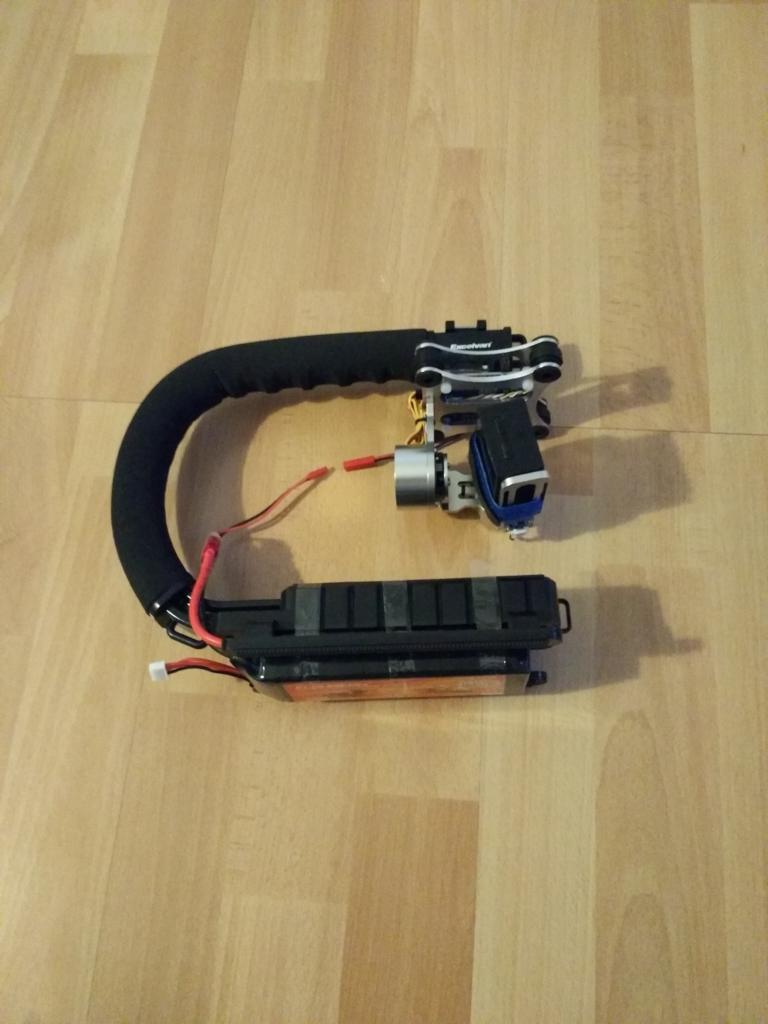

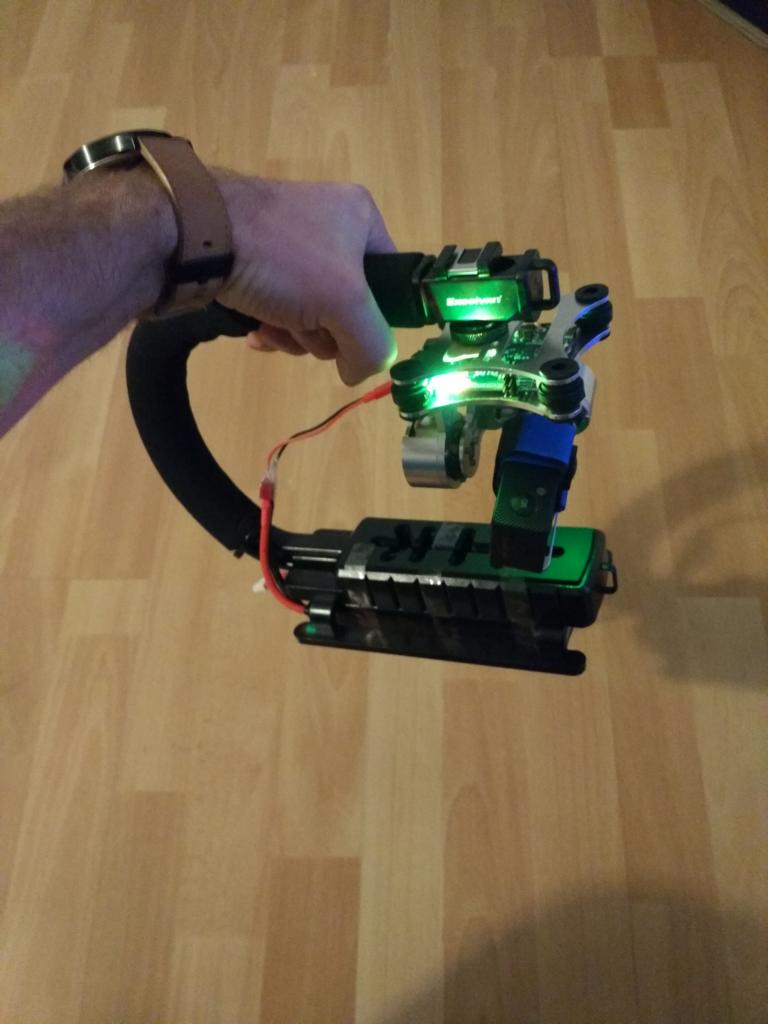

Dabei rausgekommen ist folgendes Handheld Gimbal...
Es funktioniert tadellos :) geniale Aufnahmen sage ich nur !
Ich habe im Gegensatz zu meinen Vorrednern ein Schwebestativ für eine DSLR cam benutzt.
Folgende Materialien habe ich verwendet:
Fpv 2 axis brushless Gimbal
Schwebestativ C-Form
11,1v 4500mah Lipo Battery
14 Zoll Gewinde auf Blitzschuh
Gesamtkosten ca. 70€ ( hab auch nen großen Akku genommen)
Zusammenbau extrem einfach. Zudem kann ich das Gimbal durch das Lösen einer Schraube mobil machen und mitnehmen ...
Bei Fragen, schreibt einfach.
Sieht gut aus! Wenn Du mal Aufnahmen damit gemacht hast, würde ich die gerne sehen :)
Morgen,
ich finde die Idee von dir super mit dem Gimbal von banggood. Ich habe jedoch kurz eine kleine Frage. Wie sieht das aus mit der Elektronik dahinter. Brauche ich nur eine Externe Spannungsversorgung? oder sonst irgendwelche Messungen oder Sensoren? und was für nen step up Wandler hast du verwendet beziehungsweise was hat das Teil für eine Nennspannung und Nennstrom (das Gimbal).
